JKM-4.5×6（Ⅳ）塔式多繩摩擦式提升機
2014年1月，錦礦集團與捷克INCO公司歷經5年技術合作，為河北鋼鐵集團礦業有限公司田興鐵礦特殊設計的三臺JKM-4.5×6（Ⅳ）塔式多繩摩擦式提升機，該提升機采用低速直連雙機拖動，電機功率為2×3500Kw，設備最大靜張力1330KN，提升速度可達13.9m/s，配套INCO進口閘控系統，該項目達到了國際一流水平。
1.本項目研發的具體內容：

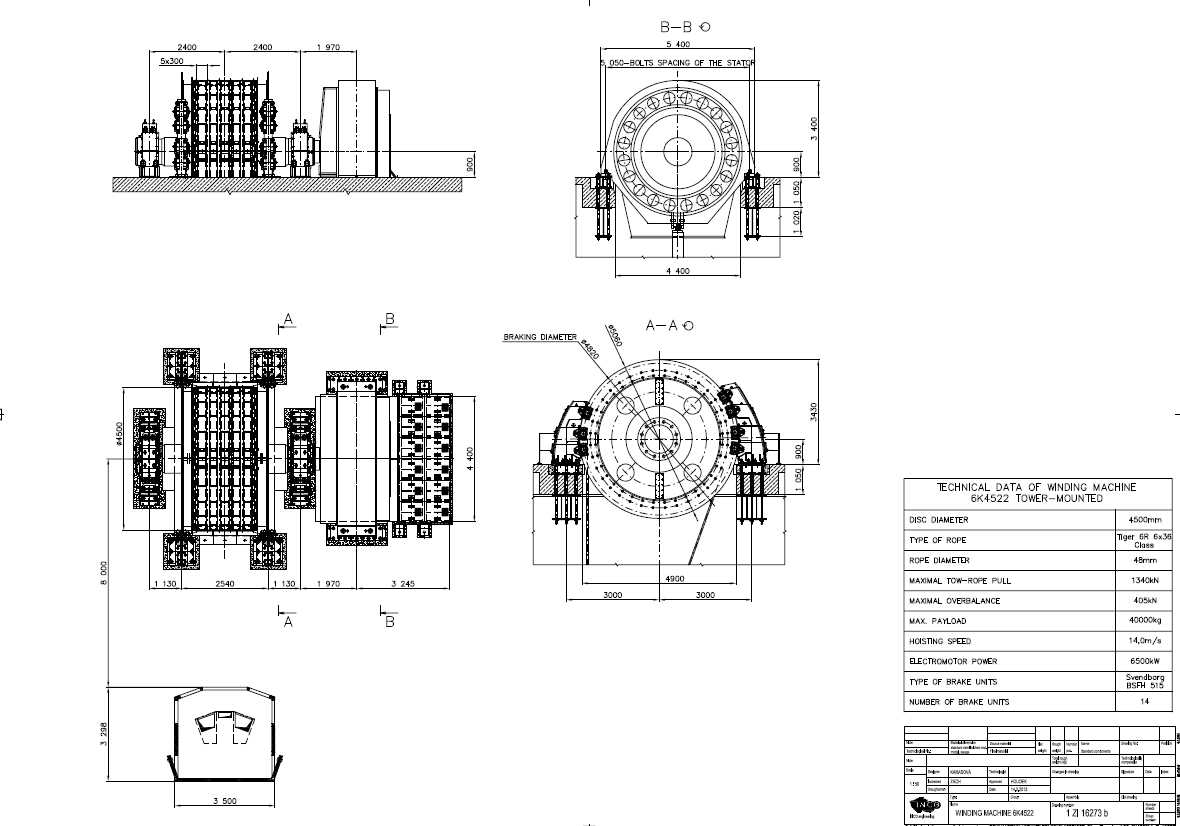

1.1 JKM-4.5×6（Ⅳ）型多繩摩擦式提升機總圖如下：
1.2 JKM-4.5×6（Ⅳ）型摩擦式提升機主要技術參數：
|
序號 |
研發項目內容 |
技術數據 |
|
1 |
設備名稱 |
塔式多繩摩擦式大型提升機 |
|
2 |
設備型號 |
JKM－4.5×6（Ⅳ） |
|
3 |
卷筒直徑 |
4500mm |
|
4 |
導向輪直徑 |
4500mm |
|
5 |
提升方式 |
雙箕斗提升 |
|
6 |
最大提升高度 |
663m |
|
7 |
鋼絲繩直徑 |
44mm |
|
8 |
鋼絲繩根數 |
6 |
|
9 |
鋼絲繩間距 |
300mm |
|
10 |
最大靜張力 |
1300kN |
|
11 |
最大靜張力差 |
350kN |
|
12 |
襯墊摩擦系數 |
≥0.25 |
|
13 |
提升速度 |
13.9m/s |
|
14 |
使用地點 |
80m地表主井井塔樓 |
|
15 |
設備重量 |
～140t |
|
16 |
電機類型 |
低速直聯交流同步電機 |
|
17 |
電機額定功率 |
2*3500kW |
|
18 |
電機額定轉速 |
59r/min（允許雙方向運轉） |
|
19 |
電機電壓 |
3150V |
|
20 |
傳動方式 |
交直交傳動（含控制、信號系統） |
本項目為JKM-4.5×6（Ⅳ）型多繩摩擦式提升機成套裝備是由同步交流電機和主軸裝置組成。無減速器，由摩擦輪主軸與電機直聯，低速交流同步電機拖動（59r/min），功率為（2*3500kW），閘控系統為盤式閘制動方式，中高壓恒減速液壓站控制（14MPa）。
1.3多繩摩擦式提升機成套裝備項目由機械系統、液壓系統、電氣系統三部分組成。
1.3.1此臺提升機的主軸各項技術指標，完全達到歐洲提升機標準的要求。
1.3.2主軸與電機轉子內孔采用錐套過盈直聯結構
1.3.3摩擦輪采用剖分式結構。（自有專利ZL專號）

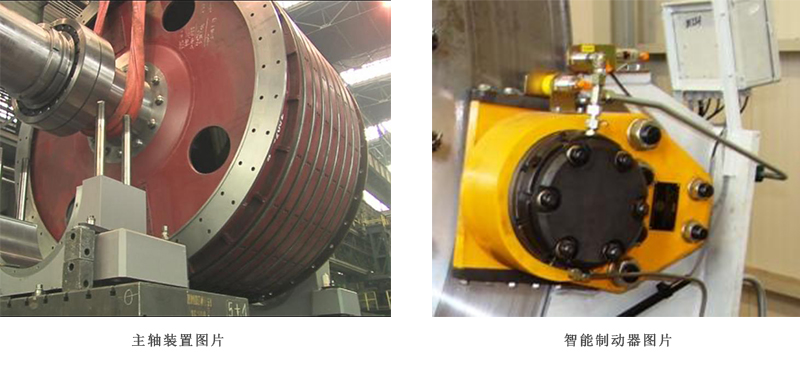

1.3.4主軸軸承采用進口SKF雙列向心球面滾子軸承，主軸潤滑為全自動控制的潤滑系統。
1.3.5 液壓系統：主要由盤形制動器、恒減速高壓液壓站、系統油路、系統傳感器組成。

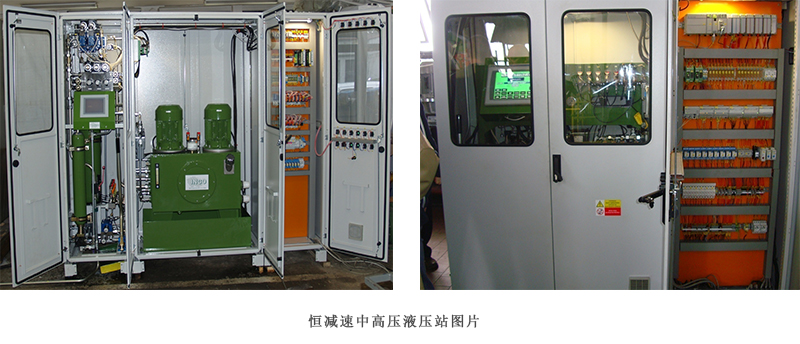

1.3.6恒減速中高壓液壓站具有液壓閥工作狀態檢測、制動減速度檢測、閘瓦磨損和彈簧疲勞等完善的安全檢測及保護功能，另外還具有加熱和冷卻恒溫控制功能。
1.3.7 電氣系統：主要由大型礦井提升機智能電控系統和交直交拖動系統組成。
